Лук для арбалета из пружинной проволоки

Современные технологии предоставляют широкий выбор материалов для изготовления луков. Здесь различные сплавы из стали, алюминия и титана, а также композитные материалы из стекло- и углепластиков.   Но для многих любителей мастерить, чаще всего, вышеперечисленные материалы малодоступны, и поэтому приходится приспосабливать для этих целей автомобильные рессоры, лыжи, текстолит или просто дерево.

    Автор данной статьи предлагает вашему вниманию арбалетный лук изготовленный из пружинной проволоки марки 65Г или 60С2.

   Лук состоит из двух плечей сделанных из пружинной проволоки, которые устанавливаются в кронштейне, и зацепов на   концах плечей.

   Крепятся они с помощью стопорных винтов, которые надежно фиксируют их в гнездах.

   Это вид спереди, на котором хорошо видно как устанавливаются плечи в гнездах кронштейна.

   А здесь показана оконечность плеча лука, где крюк для крепления тетивы служит одновременно серьгой, скрепляющей конструкцию с помощью стопорного винта.

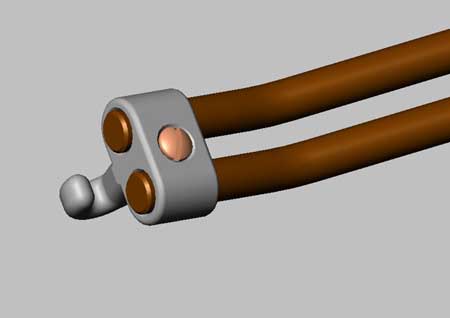

Это вид оконечности плеча с другой стороны.

   На этом рисунке показан элемент плеча, на конструкции которого следует остановиться подробнее:

   Во-первых: -   плечо лука имеет довольно необычную форму, но автор считает такую форму лука наиболее оптимальной, так как благодаря компенсаторному загибу более равномерно распределяется нагрузка на все плечо и сам лук в процессе работы не садится (установлено опытным путем), а также крепление элементов в гнездах кронштейна за счет подобной формы намного надежнее любых других соединений.

   Во-вторых: - особое внимание следует обратить на качество исполнения выемок, расположенных около обоих концов элемента, так как от этого будет зависеть качество сборки всего лука.

    А здесь показана схема сборки оконечности плеча, которая производится в такой последовательности:

1.Серьга-зацеп собирается с элементами плеча, причем поверхность радиусных выемок должна быть совмещена с поверхностью отверстия серьги.

2. Стопорный винт   вставляется в отверстие серьги и заворачивается в резьбовое отверстие соосное с ним.   За счет контакта поверхностей отверстия, выемки и стопорного винта и осуществляется надежное соединение всех деталей.

              (К сожалению автор не смог графически показать резьбу; она должна быть на более тонком конце стопорного винта.)

   Ниже приведены рисунки приспособлений, которые помогут вам сделать качественный лук.

    Для правильного выполнения выемок нужно изготовить кондуктор, который показан на предыдущем рисунке.

Он представляет из себя стальную призму, в которой сверлятся два параллельных отверстия, в которые потом будет вставляться проволока или пруток. Строго перпендикулярно и на одинаковом расстоянии от осей этих отверстий сверлится сквозное отверстие диаметром, который равен диаметру стопорного винта. Чтобы заготовки при сверлении надежно держались в гнездах, с обоих торцов призмы сверлятся отверстия и нарезается резьба, через которые винтами   крепятся заготовки.

   При помощи этого приспособления делается компенсаторный загиб. Заготовки с предварительно сделанными выемками попарно вставляются в отверстия соответствующие диаметру загибаемого прутка и через отверстие соответствующее радиусам выемок фиксируются в приспособлении штифтом. Затем место загиба разогревается автогенной горелкой и огибается по рельефу оправки.   Конечно, сделать оправку такой, как она изображена на рисунке довольно сложно, и поэтому лучше изготовить ее сборной. Затем следует загнуть оставшуюся часть плеча   примерно так, как показано на рисунке элемента плеча. Для того чтобы плечи были одинаковыми желательно сделать шаблон и производить эту операцию по нему. Когда плечо будет загнуто, нужно   выровнять в одинаковый размер окончания элементов и при помощи кондуктора обработать выемки.

    После того как элементы лука загнуты и подогнаны к сопрягаемым деталям их следует закалить до твердости 42-44 HRC.

        К вышеизложенному хотелось бы добавить, что автор пришел к подобному решению в результате ряда экспериментов с некоторыми материалами и лук из пружинной проволоки показал себя с наилучшей стороны. Довольно легкий, компактный, простой в изготовлении, надежный, делается из доступного материала – вот основные достоинства такого лука.   Даже в случае поломки одного из элементов второй элемент плеча не даст разлететься обломкам, так как они жестко связаны между собой. И еще одно хорошее качество – не боится холостых выстрелов.   Я сделал никак не менее 1000 холостых выстрелов (для проверки надежности конструкции) и не заметил каких либо деформаций или повреждений.   Что касается мощности лука – то она зависит только от диаметра проволоки (прутка).

© Артемьев В.А. 2003 г.
г. Новосибирск 2003      valenart@yandex.ru
